Однотактный на 6П3С (макет усилителя класса SE)

Представленная схема усилителя не нова, и достаточно широко известна, можно сказать это классика однотактных ламповых усилителей. Но у нее есть ряд особенностей, делающую ее привлекательной, так как она относительно проста и может быть повторена даже начинающими радиолюбителями, но в тоже время обеспечивает отличное качество звучания.

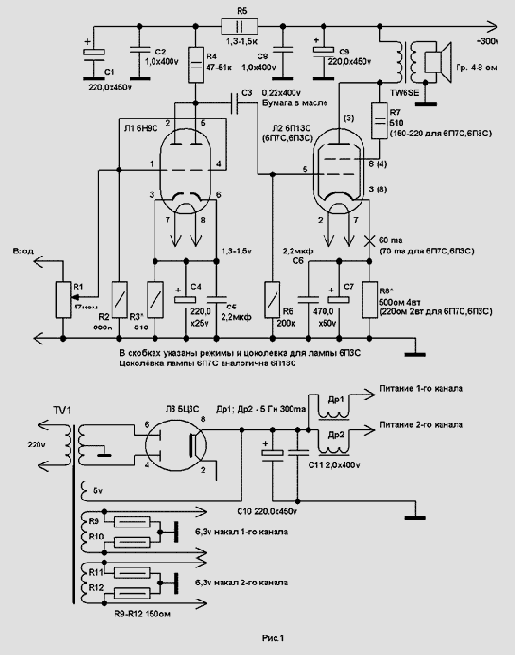

Принципиальная схема усилителя представлена на рис.1
Подробное описание и рекомендации по выбору компонентов можно посмотреть на сайте "Аудио Портал" (http://audioportal.spb.ru), в статье В.В.Пузанова, "Однотактный ламповый:., возвращаясь к напечатанному".

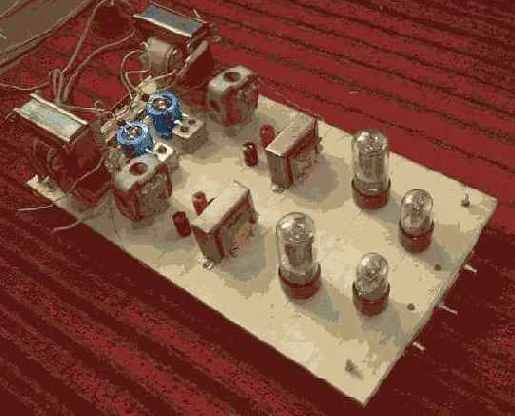

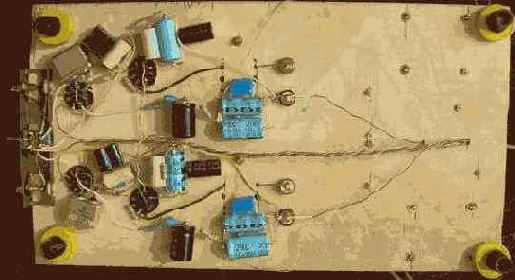

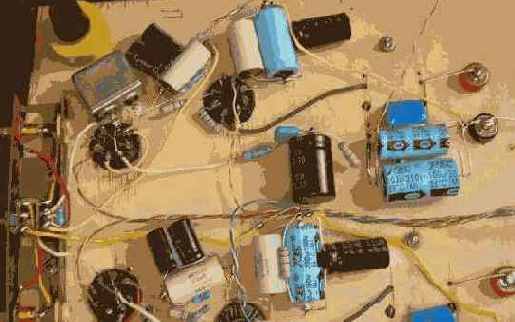

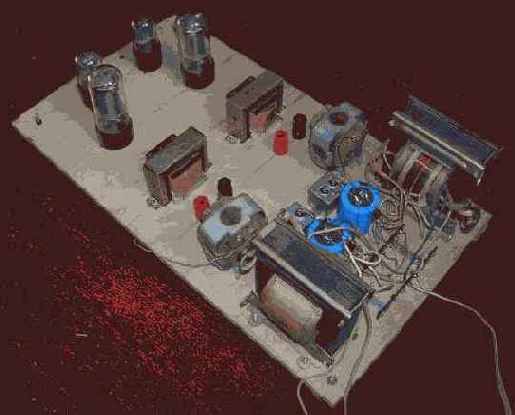

Схема была опробована на макете, в виде двух моноканалов с раздельным питанием. Методом подбора компонентов удалось добиться от нее действительно прекрасного звучания. В первом каскаде усилителя использована лампа 6Н9С, во втором каскаде - 6П3С. Трансформаторы и дросели использованы от радиолы "Ригонда".

От автора:

"Рад, что звучание усилителя 6Н9С+6П3С Вам понравилось.

Теперь делюсь маленьким секретом. Если источник сигнала у Вас достаточно мощный (примерно 1 вольт на выходе), то попробуйте применить 6С5С (или 6С2С). Звучание просто фантастическое. Я не привёл в своей статье эти лампы, так как они менее распространены, чем 6Н9С.

Если будете экспериментировать, то анодный резистор будет 20-30 ком (при 20 улучшается динамика, при 30 чуть больше усиление). Резистор в катоде 430-510 ом. Ток через лампу в пределах 6-7ма. Всё остальное, как в Вашей конструкции.
