ЦВЕТОМУЗЫКАЛЬНАЯ УСТАНОВКА

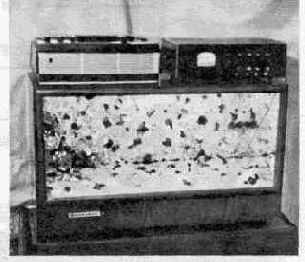

Конструкция экрана цветомузыкальной установки
Аналогично работают второй и третий каналы.
Работа четвертого канала заключается в следующем. При отсутствии сигнала на входе транзистор Т4 открыт током, протекающим через резистор RI3, вследствие чего симистор Д4 также открыт и лампа Л4, а также источники света экрана светятся. При подаче на вход сигнала смещения на базе транзистора уменьшается, транзистор Т4 закрывается, лампа Л4 гаснет.
Частотный фильтр в этом канале отсутствует, поэтому канал реагирует на сигнал любой частоты.
Намоточные данные трансформаторов и дросселей приведены в таблице.
Электронная часть установки, кроме симисто-ров, трансформаторов, резисторов микшера и регуляторов яркости каналов, смонтирована на печатной плате из стеклотекстолита. Чертеж платы дан на рис. 2.
|
Обозначение по схеме |
Сердечник |
Обмотка и число витков |
Провод |
|
Tpl |
Ш 12 X 23 |
I 2380 II 2 X 133 |
ПЭЛ 0,12 ПЭЛ 0,31 |
|
Тр2 |
Ш 16 х 23 |
I 192 II 300 |
ПЭЛ 0,47 ПЭЛ 0,47 |
|
Др1, Др2 |
Феррит 600НН, l=20 мм, Д=-8 мм |
1600 |
ПЭЛ 0,1 |
|
ДрЗ |
То же |
2000 |
То же |
|
Др4 |
— » — |
3500 |
— » — |
Переменные резисторы закреплены на фальш-панелн из дюралюминия. Установка размещена в корпусе размерами 400x260x120 мм.
Для удобства настройки и контроля за работой установки при использовании выносных источников света (например, гирлянд ламп на новогодних елках), находящихся на значительном расстоянии от блока управления, в корпус блока вмонтирован экран-индикатор. Он состоит из 48-вольтовых коммутаторных ламп, патроны которых закреплены на панели из органического стекла. Выход каждого канала высвечивается на этом экране пятью лампами, соединенными последовательно друг с другом. Каждая группа ламп окрашивается в свой цвет. С лицевой стороны экран-индикатор закрыт матовым стеклом.
Корпус установки собран из органического стекла и скреплен дюралюминиевыми уголками. Органическое стекло с обратной стороны окрашено черной нитроэмалью.
