ЦВЕТОМУЗЫКАЛЬНАЯ УСТАНОВКА




ЦВЕТОМУЗЫКАЛЬНАЯ УСТАНОВКА


Цветомузыкальные установки приобрели сейчас большую популярность. Они позволяют не только услышать музыкальное произведение, но и «уви­деть» его в гамме красок.

Ниже описывается одна из таких установок. Авторы использовали ее для питания гирлянд на новогодних елках, оформления эстрадных номеров, исполнявшихся вокально-инструментальным ан­самблем, танцевальных вечеров и, кроме того, для сопровождения звуковоспроизведения в бытовых условиях. При работе с большой аудиторией к цве-томузыкальной приставке, кроме экрана, подклю­чались четыре прожектора, снабженные филь­трами.

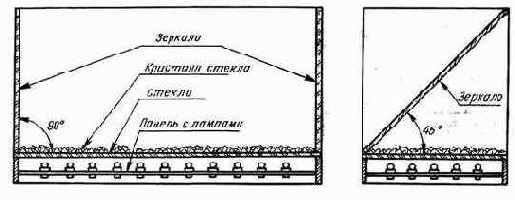

Электронная часть цветомузыкальной пристав­ки собрана по известной схеме частотного разделе­ния каналов с добавлением канала фона. Ориги­нален экран, обеспечивающий объемность изобра­жения.

В установке имеются четыре цветовых канала (рис. 1), трем из которых соответствуют опреде­ленные спектры звуковых частот, а четвертый — фоновый — служит для заставки пауз.

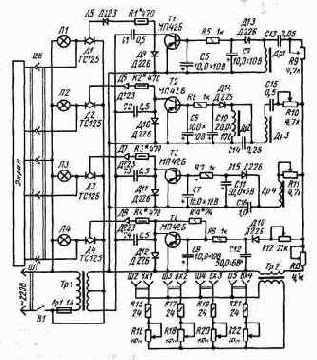

Рис. 1. Принципиальная схема электронной части циетомузы-кальной установки

Для подключения мощных музыкальных усили­тельных установок предусмотрено микшерное устройство (R15 — R22), позволяющее уменьшать входной сигнал и суммировать сигналы, поступаю­щие с нескольких усилителей через разъемы Ш2 — Ш5. После микшерного устройства суммированный сигнал поступает на разделительный трансформа­тор Тр2, который устраняет гальваническую связь между установкой и корпусами усилителей (это сделано из соображений техники безопасности). Далее сигнал подается на общий регулятор уров­ня (регулятор яркости света) R13 и затем — на входы усилителей на транзисторах Т1 — Т4. На входе каждого из них имеются свои отдельные ре­гуляторы уровня R9 — RI2, с помощью которых устанавливается желаемое соотношение яркости цветов в общем потоке света.

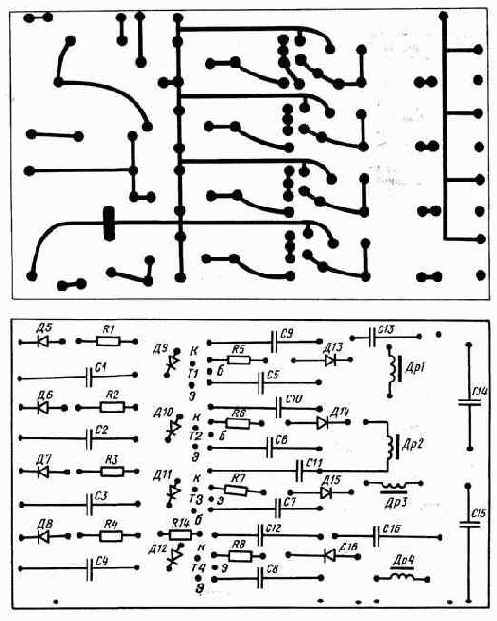

Рис. 2. Печатная плата электронной части цвето­музыкальной установки (вверху), расположение деталей (внизу)

Рассмотрим работу первого канала — высоких частот. LC фильтр Др1С13 настроен на пропуска­ние самой высокой частоты сигнала. После LC фильтра, диода Д13 и сглаживающего фильтра C5R5C9 выделяется постоянная составляющая, ко­торая изменяет проводимость транзистора 77. Транзистор вместе с включенным параллельно диодом Д9, конденсатором С1 и трансформато­ром Tpl образуют фазовращатель, с помощью ко­торого при проявлении смещения на базе транзи­стора снмистор Д1 будет открываться не пол­ностью, а в зависимости от уровня входного сигна­ла, регулируя яркость свечения лампы Л1 и источ­ников света, установленных в экране. Резистор RI ограничивает ток импульса, предохраняя спмистор от перегрузок. Его сопротивление требуется подби­рать опытным путем. Диод Д5 в цепи управляю­щего электрода симистора служит для исключения импульса обратного напряжения.
