ЛАМПОВЫЙ УСИЛИТЕЛЬ МОЩНОСТЬЮ 10 Вт

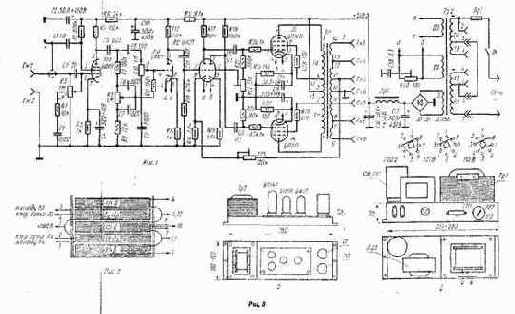

Усилитель (рис 1) имеет чувствительность 200 мВ и обеспечивает усиление элект­рических сигналов в полосе частот 20 — 25 000 Гц. Выходная мощность при коэффици­енте искажений 1,5% около 10 Вт. Усилитель может быть использован для проигры-вания грампластинок, усиления сигналов, поступающих от адаптеризованных инстру­ментов, магнитофона и других устройств, а также как низкочастотная часть лампового радиоприемника. Питается усилитель от сети переменного тока напряжением 110, 127 или 220 В.

Напряжение с гнезд Гн1, Гн2 поступает на компенсированный регулятор громко-сти R3. Его корректирующая цепочка Rl, C1, С1' предназначена для изменения ча­стотной характеристики усилителя одновременно с изменением уровня громкости. Чтобы понять, для чего нужно такое усложнение схемы, вспомним одну особенность органа слуха человека: при изменении уровня громкости ухо становится менее чув­ствительным к звуковым колебаниям в области высоких, а главным образом низких частот. Это приводит к тому, что с пониженным уровнем громкости передача (особен­но музыкальная) воспринимается как имеющая частотные искажения. Даже простей­ший компенсированный регулятор громкости частично устраняет этот недостаток. При вращении ручки переменного резистора R3 в сторону уменьшения громкости усиление на низких и высоких частотах снижается меньше, чем на средних частотах звукового спектра.

Точка подключения конденсатора С1 и резистора R1 к потенциометру R3 выбрана так, чтобы сопротивление нижней части потенциометра было в несколько раз меньше сопротивления его верхней части. При понижении громкости результирующее сопро-| тивление (между точкой «е» потенциометра и общим проводом) вследствие влияния реактивного сопротивления цепочки Rl, C1 понижается для средних и высоких частот и повышается для низких. Таким образом, цепочка Rl, С1 создает частотную коррек­цию, обеспечивая подъем низких частот при малой громкости. Подъем же самых вы­соких частот звукового спектра при малой громкости осуществляется конденсато­ром С1'.
