Усилители низкой частоты, описания которых приведены в настоящей листовке, могут быть использованы в любительских электрофонах, ламповых радиоприемниках, радиолах и других низкочастотных устройствах.

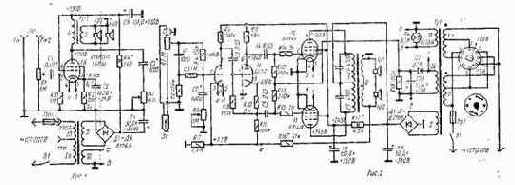

Усилитель, выполненный по схеме рис. 1, при работе от пьезокерамического звукоснимателя развивает на выходе мощность около 1 Вт. Он прост и рекомендуется для повторения начинающим радиолюбителям. Коэффициент искажений при номинальной мощности не превышает 6%.
Для нормальной работы схемы при напряжении источника сигнала, превышающего чувствительность усилителя, а также для регулирования уровня громкости на входе предусмотрен регулятор громкости R1. Он представляет собой переменный резистор, на вход которого поступает сигнал от звукоснимателя или другого источника напряжения низкой частоты. Один вывод этого резистора соединен с цепочкой RSC2, а его движок через разделительный конденсатор С1 — с управляющей сеткой лампы Л1. Когда усиливаемое напряжение мало, движок устанавливается в самое верхнее (по схеме) положение и на вход усилителя поступает полное входное напряжение. Если же на концах переменного резистора и гнездах Гн1, Гн2 напряжение будет превышать чувствительность усилителя, движок необходимо переместить несколько вниз. В этом случае в цепь управляющей сетки лампы Л1 поступает только часть напряжения низкой частоты, имеющегося на входе усилителя. Изменяя положение движка, можно найти такое место на резисторе R1, при котором обеспечивается нужный уровень громкости.
Для плавного изменения уровня громкости во всем диапазоне регулирования нужно применять переменные резисторы с показательной зависимостью изменения сопротивления от угла поворота оси (группа «В»).
Резистор R2 выполняет функции сопротивления утечки сетки. С целью подачи отрицательного смещения на управляющую сетку лампы в цепь катода включен резистор R3, через который протекает анодно-экранный ток. Если к управляющей сетке переменное напряжение не подводится, то этот ток постоянен по величине и на резисторе R3 будет постоянное падение напряжения.
