Приставки цветомузыки




Приставки цветомузыки


За последние годы значительно увеличилось число радиолюбителей, интересую­щихся цветвмузыкой (иногда ее называют светомузыкой). Цветомузыка основана на тесной связи слуховых и зрительных ощущений и, как замечено, во многих случаях способствует лучшему восприятию музыки. Кратко рассмотрим принцип действия устройств цветомузыки, автоматически преобразующих электрические сигналы низких частот в цьеювое сочетание, наблюдаемое на специальном экране.

Существующие конструкции цветвмузыкальных устройств основаны на частот­ном разделении спектра звукового сигнала на отдельные частотные каналы: низко­частотный, среднечастотиый и высокочастотный. Сигналы в каждом канале управ­ляют своим источником света.

Разделение спектра звуковых колебаний на частотные каналы осуществляется с помощью LC или RC фильтров, причем первые обладают лучшими характеристиками, так как они имеют малое затухание и обеспечивают более крутые спады граничных участков. Цвет ламп, включаемых на выходе каждого канала, обычно выбирают: крас­ный — для низкочастотного канала (примерно до 200 Гц), зеленый или желтый — для среднечастотного канала (200 — 1000 Гц) и синий — для высокочастотного канала (свыше 1000 Гц). Каких-либо правил в выборе ширины полосы пропускания или цвета свечения ламп для каждого канала нет. Каждый любитель цветомузыки может применять цвета по своему усмотрению и в ту или иную сторону изменять ширину полосы частот в любом из каналов.

При подаче на такое устройство цветомузыки музыкальной программы в зависи­мости от ее содержания: динамики, ритма, мелодии, громкости — на выходе каждого канала получаются световые сигналы разных цветов, которые после смешения их в различном соотношении позволяют получить гамму цветовых оттенков.

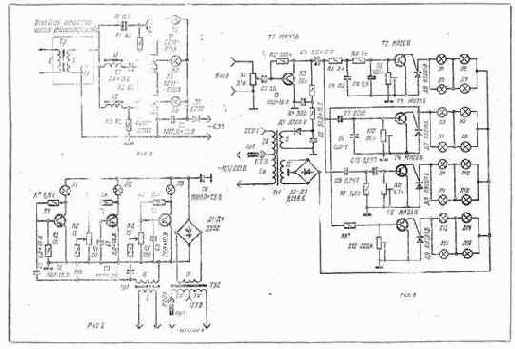

Цветомузыкальные устройства обычно изготовляются в виде приставок к радио­устройствам — магнитофону, радиоприемнику, радиоле и т. д. Ниже приводятся опи­сания трех простых транзисторных цветомузыкальных приставок с простой схемой и малым количеством деталей.
