Тонкомпенсированный регулятор громкости




Тонкомпенсированный регулятор громкости


В процессе разработки автором регулятора громкости для высококачественного стереофонического усилителя и знакомства с рядом публикаций на эту тему выяснилось, что некоторые положения статей, помещенных в журнале “Радио” и другой радиолюбительской литературе, достаточно спорны. Так, например, широко распространено мнение, что высококачественный регулятор громкости невозможно построить на переменных резисторах, поскольку их характеристики имеют большой разброс от экземпляра к экземпляру и сопротивления изменяются в процессе эксплуатации. Однако от этих недостатков можно избавиться, ослабив влияние неидентичности и нестабильности параметров переменных резисторов на характеристики регулятора громкости шунтированием каждого участка резистора между соседними отводами постоянным резистором с существенно меньшим сопротивлением.

Существует также точка зрения, что диапазон регулирования громкости высококачественного усилителя должен составлять 60...70 фон. Но в таком случае уровень громкости в минимальном положении регулятора составляет около 30 фон и большая часть динамического диапазона высококачественной музыкальной программы оказывается в неслышимой области (имеются в виду источники сигнала с динамическим диапазоном не менее 80 дБ, например, проигрыватель компакт-дисков или Hi-Fi магнитофон).

Исходя из своего опыта, автор считает оптимальным : диапазон регулирования громкости 50 фон, т.е. при максимальном уровне громкости 95... 100 фон минимальный должен составлять 45.. .50 фон, что удобно для ночного прослушивания при отсутствии бытовых шумов и не мешает' спящим в соседней комнате.

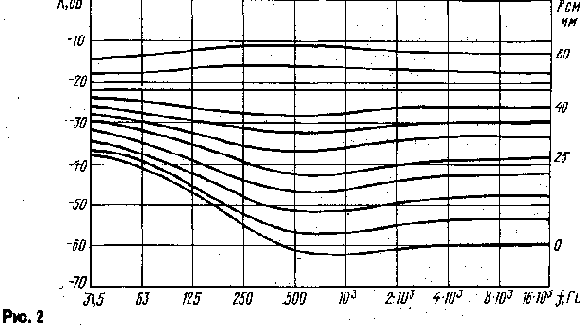

Далее, все опубликованные схемы регуляторов имеют горизонтальную часть АЧХ только в положении максимальной громкости. Но для правильного звуковоспроизведения необходимо, чтобы АЧХ была горизонтальна при том уровне громкости, при котором звукорежиссер производит музыкальную балансировку программы. А такой уровень совсем не обязательно должен быть максимальным.
