Условия возбуждения

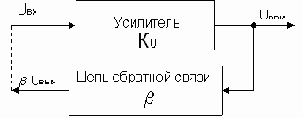

На рис. 36 показана блок-схема генератора. Усилитель усиливает входной сигнал в KU раз. При этом между выходным Uвых и входным Uвх напряжениями усилителя возникает фазовый сдвиг j. К выходу усилителя подключена схема частотно-зависимой обратной связи, которая может представлять собой, например, колебательный контур. При этом напряжение, используемое для осуществления обратной связи, составляет bUвых. Обозначим аргумент комплексного коэффициента звена обратной связи b символом y.
