Схема полосового фильтра второго порядка
Приравнивая коэффициенты этого выражения к коэффициентам передаточной функции (18), получим формулы для расчета параметров фильтра:
fp = 1/2pRC; Kp = a/(3 – a); Q = 1/(3 – a).
Недостаток схемы состоит в том, что коэффициент усиления на резонансной частоте Kp и добротность Q не являются независимыми друг от друга. Достоинство схемы – ее добротность изменяется в зависимости от a, тогда как резонансная частота от коэффициента a не зависит.

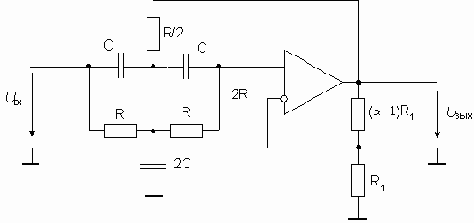

Активный заграждающий фильтр может быть реализован на основе двойного Т-образного моста. Хотя двойной Т-образный мост сам по себе является заграждающим фильтром, его добротность составляет только 0,25. Ее можно повысить, если мост включить в цепь обратной связи ОУ. Один из вариантов такой схемы приведен на рис. 20. Сигналы высоких и низких частот проходят через двойной Т-образный мост без изменения. Для них выходное напряжение фильтра равно aUвх. На резонансной частоте выходное напряжение равно нулю. Передаточная функция схемы на рис. 20 имеет вид:
или учитывая, что wр= 1/RC,
 |
(23) |
С помощью этого выражения можно непосредственно определять требуемые параметры фильтра. Задав коэффициент усиления неинвертирующего усилителя равным 1, получим Q=0,5. При увеличении коэффициента усиления добротность растет и стремится к бесконечности, если a стремиться к 2.
