            Определение числа каскадов

При расчете усилителей первым делом определяют количество каскадов [1,2]. Число каскадов определяется по коэффициенту усиления, который определяется техническим заданием (тз). Для этого выбирается коэффициент усиления для одного каскада. Потом коэффициент усиления усилителя делится на коэффициент усиления одного каскада. Но стоит так же учитывать что в моём ТЗ полярность на выходе такая же, что и на входе, а известно что каскад ОЭ инвертирует сигнал, поэтому целесообразно использовать нечетное число каскадов, например 3.

2.2 Распределение искажений на высоких частотах

На высоких частотах в усилителе возникают нелинейные искажения вследствие нелинейности его элементов, что приводит к искажению выходного сигнала и отклонению амплитудно-частотной характеристики.

При распределении искажений на высоких частотах определяются искажения, приходящиеся на каждый каскад усилителя[1,2].

Для этого допустимые временные и частотные искажения, определяемые заданием,  делятся на число каскадов усилителя.

По заданию время установления фронта импульса на выходе должнобыть не более 15нс. В усилитель входит 3 каскада. Для многокаскадного ИУ  результирующее  время установления фронта импульса равно:

   (с),                                                       (2.4)

где

- результирующее время установления;



- время установления входной цепи;



-  время установления i-го каскада, начиная со входного;

       N- число каскадов.

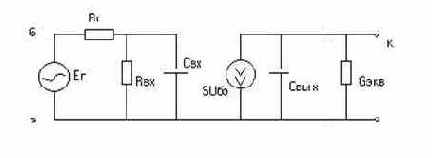

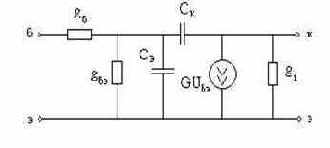

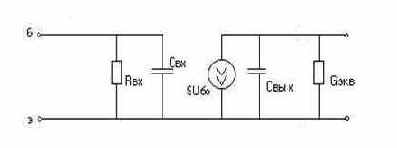

При оценке общего времени установления можно предположить, что самым большим временем установления будет обладать предоконечный каскад(на транзисторе малой мощности), т.к. он будет нагружен на вход оконечного каскада средней мощности. В дальнейших расчетах будем принимать следующее распределение времени установления фронта импульса по каскадам:

,
,
,
.

Результирующая неравномерность плоской вершины прямоугольного импульса равна сумме неравномерностей, образующихся за счет разделительных и блокировочных цепей:
