Передача звука по ИК каналу.

Чтобы прослушивать телевизионные передачи на головные телефоны, совсем не обязательно тянуть от телевизора проводную линию связи. Выручит предлагаемая беспроводная система (о ней уже рассказывалось в статье В. Гущина, И. Фостяка "Трансляция на ИК лучах" в "Радио", 1986, № 1, с. 27), использующая инфракрасное (ИК) излучение светодиодов. Иными словами, на телевизоре устанавливают маломощный передатчик, излучающий модулированные звуковой частотой инфракрасные волны, а к головным телефонам крепят приемник, улавливающий эти волны и выделяющий из них модулирующий сигнал.

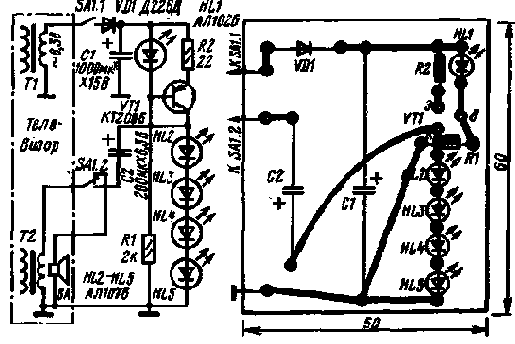

Схема приставки-передатчика к ламповому телевизору приведена на рис.1. Для питания передатчика использован однополупериодный и выпрямитель на диоде VD1, переменное напряжение на который подается с накальной обмотки трансформатора питания (Т1) телевизора через контакты SA1.1 переключателя режима работы. Выпрямленное напряжение сглаживается оксидным конденсатором С1 и поступает на стабилизатор тока, выполненный на транзисторе VT1. В качестве опорного элемента в стабилизаторе используется светодиод HL1, который одновременно служит индикатором включения передатчика.

К стабилизатору тока подключена цепочка из четырех последовательно соединенных диодов (HL2-HL5) - источников излучения в ИК диапазоне. Ток через них выбран равным 50 мА, при этом диоды излучают примерно половину максимальной мощности.

Напряжение звуковой частоты поступает на светодиоды со вторичной обмотки трансформатора (Т2) усилителя 3Ч через конденсатор С2. При этом в такт с колебаниями 3Ч изменяется излучаемая светодиодами мощность. Так осуществляется модуляция ИК излучения.

Передатчик начинает работать, когда подвижные контакты переключателя находятся в нижнем по схеме положении. Динамическая головка телевизора в этом случае выключается.

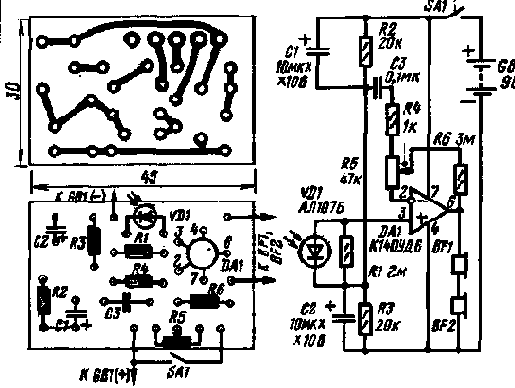

Схема приемника приведена на рис.2. В нем - один светодиод VD1, воспринимающий ИК излучение. Он подключен к усилителю 3Ч, собранному на операционном усилителе DA1.
