Детали карданного подвеса ножной педали
Используя основной принцип построения карданного подвеса, конфигурацию деталей, их размеры и материал можно изменять в зависимости от возможностей конструктора.

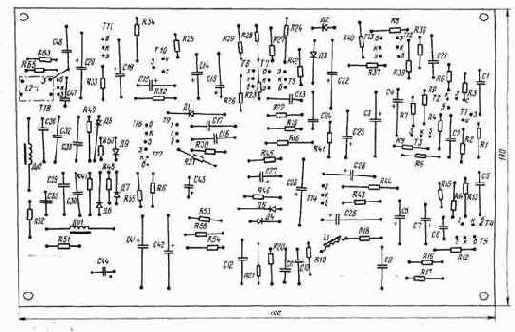

Темброблок смонтирован на двух печатных платах. На одной плате собраны все функциональные узлы (ее чертеж приведен на рис. 5). На другой — диоды выпрямительного моста, конденсаторы фильтра и стабилизатор напряжения на транзисторе 775. Все провода от основной платы связаны в жгут.
Трансформатор Tpl блока питания выполнен на магнитопроводе Ш16х18. Сетевая обмотка содержит 4500 витков (отвод от 2600) провода ПЭВ-2 0,13, вторичная обмотка — 410 витков провода ПЭВ-2 0,31.
Катушка L1 корректирующего фильтра намотана на кольце К12Х7Х5 из феррита 2000ММ и имеет 150 витков провода ПЭЛШО 0,12. Ее можно намотать и без магнитопровода, на любом каркасе, но это потребует измерения индуктивности, которая должна быть равна 0,25 Г.
