Стереофонический усилитель




СХЕМЫ СОЕДИНЕНИЙ И


ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УСИЛИТЕЛЯ

Требования к элементам стереофонических звуковоспроизводящих устройств. Стереофоническое звуковоспроизведение получило в настоящее время всеобщее признание за более высокую (по сравнению с монофоническим) естествен­ность звучания.

Носителями стереофонической информации являются временная Дт и интен-сивностная AL разности сигналов левого и правого каналов.

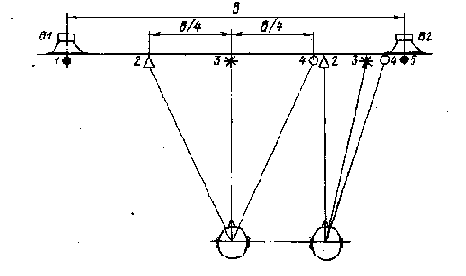

Рис. 1. Искажения пространственной панорамы при боковом смещении слушателя

Интенсивностная разность определяется выражением ДL=201g(P2/P1), где Р1 и P2 — звуковые давления, развиваемые левым и правым громкоговорителями, обозначенными В1 и В2 на рис. 1.

При асимметричном расположении слушателя относительно акустических систем левого и правого каналов или при не идентичных характеристиках узлов стерео­фонического комплекса возникают дополнительные временные и интенсивностные разности сигналов. Это приводит к тому, что действительная стереопанорама будет отличаться от исходной (задуманной звукорежиссером), т. е. возникают пространственные искажения.

Появление пространственных искажений сопровождается также рядом других изменений. Прежде всего теряется раздельность восприятия отдельных частей звуковой панорамы, а также нарушается музыкальный баланс в стереопанораме или баланса громкостей.

Последние исследования [3] показали, что при дополнительной разности ДL=3 дБ источник звука смещается на 0,4 м в сторону громкоговорителя, излу­чающего сигнал с большим уровнем, а при ДL=6 дБ — на 0,8 м. Например, при введении дополнительного временного сдвига Дт=0,5 мс при базе 5=1,8 м звук от рояля смещается на 0,5 м в сторону громкоговорителя, излучающего опережающий сигнал. Эти отклонения равносильны перемещению слушателя вдоль линии базы и приводят к искажению пространственной звуковой панорамы (рис. 1). Наиболь­шее смещение от первоначального положения претерпевают источники звука 2, 4, расположенные в средней части панорамы.

Источники звука, находящиеся дальше от центра базы, меньше подвержены пространственным искажениям, так как при формировании этих источников введены большие различия ДL, и Дт.
