Принципиальная схема источника питания
Источник питания. Основное требование к источнику питания — это высокая степень фильтрации. Переменная составляющая напряжения питания не должна превышать 2 мВ при токе около 2 А.
Большие емкости конденсаторов в фильтрах, составляющие несколько тысяч микрофарад, способствуют не только более высокой степени фильтрации, но и служат источником энергии при больших пиках в нагрузке, особенно при записи гитарного исполнения эстрадной музыки, для которого характерны крутые фронты и большие амплитуды сигналов.
.Напряжение источника питания должно превышать с достаточным запасом максимальную амплитуду выходного сигнала.
Принципиальная схема источника питания показана на рис. 9.
Источник питания выполнен по компенсационной схеме с искусственной средней точкой, которая делит напряжение 64 В на два напряжения ±32 В.
Элементами средней точки являются транзисторы V21 и V22, стабилитроны V23 — V25, резисторы R13 — R15.
Плюсовое плечо (+32 В) используется для питания предварительного усилителя или других потребителей.
Резисторы R3, Rll, R12, реле К1, транзистор V19 и стабилитрон V20 предохраняют источник питания от коротких замыканий.
Принцип работы устройства защиты источника питания от коротких замыканий состоит в следующем. При увеличении тока на выходе источника питания увеличивается падение напряжения на резисторе R3. Это приводит к изменению напряжения в базе транзистора V19 и к уменьшению тока его коллектора. При токе коллектора 1...3 мА, что соответствует максимальному току нагрузки 5 А источника питания, происходит размыкание контактов реле K1 и отключение сетевой обмотки силового трансформатора. После устранения причин перегрузки источника питания необходимо нажать на кнопку S1, на выходе источника питания появится напряжение, и при токе коллектора транзистора V19, равном примерно 8 мА, контакты реле K1 замкнут сетевой провод.
Напряжение — 32 В устанавливается подбором стабилитронов V23 — V25, а точная установка плеч осуществляется резистором R9. Ток замыкания контактов реле К1 типа РС-9 (паспорт РС4.524.205) равен 8...9 мА.
Конденсаторы С4 — С5 служат для устрпнения самовозбуждения источника питания.
Транзистор VI2 типа П214 можно заменить на КТ814В. .
Основные технические характеристики источника питания:
Напряжение питания, В . ................. ±32
Максимальный ток, А.................... 5
Ток выключения сети, А................... 5
Коэффициент стабилизации................. 1000
Амплитуда пульсаций, мВ .................. 2
Выходное сопротивление, Ом................. 0,001
Высокие технические характеристики источника питания позволили избавиться от всех помех в сети (электрических звонков, холодильников и др.).

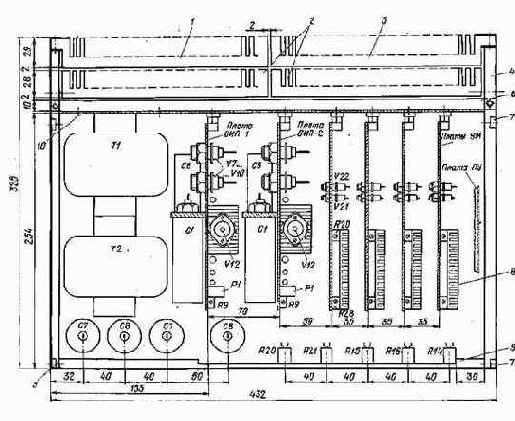

Рис. 10. Компоновка усилителя:
1 — радиатор; 2 — радиатор (2 шт.); 3 — радиатор; 4 — перекладина правая; 5 — перекладина левая; 6 — продольные перекладины (2 шт.); 7 — стойка (4 шт.); 8 — радиатор (4 шт.); 9 — продольная перекладина (2 шт.); 10 — плата; 11 — поперечный брусок (2 шт.); 12 — продольный брусок; 13 — поперечная перекладина; 14 — поперечная перекладина; 15 — уголок; 16 — прокладка (2 шт.); 17 — кронштейн (£ шт.); 18 — втулка (25 шт.); 19 — уголок; 20 — стакан; 21 — уголок; 22 — крышка; 23 — ручка переключателя; 24 — ручка регуляторов уровня и тембров; 25 — лицевая панель
