Стереофонический усилитель



КОНСТРУКЦИЯ И ДЕТАЛИ


Каркас усилителя и компоновка узлов. Компоновка узлов усилителя по­казана на рис. 10. Усилитель имеет два источника питания (СИГМ, СИП-2) для левого и правого каналов, которые расположены в левой части каркаса.

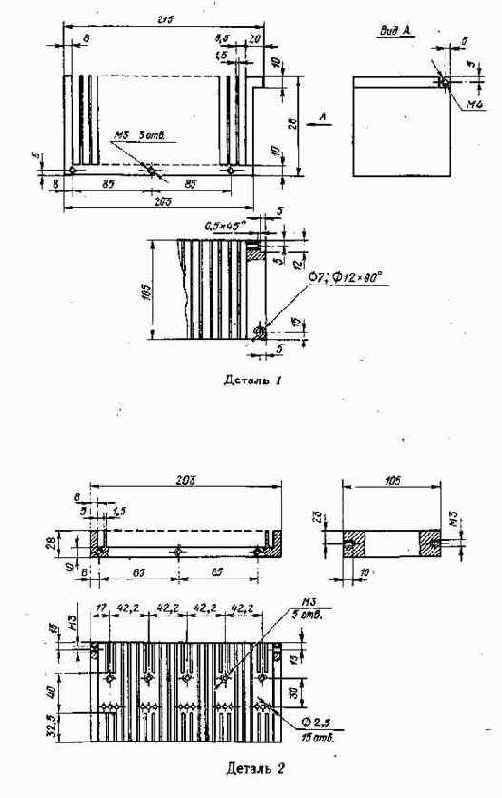

Чертежи деталей и узлов каркаса усилителя показаны на рис. 11.

В правой части каркаса расположены четыре усилителя мощности для левого и правого каналов. В правой части расположены также, плата предвари­тельного усилителя обоих каналов и регуляторы уровня громкости и тембра (R20, R15, R16, R14). В задней части каркаса закреплены радиаторы (детали 1 — 3).

Каркас усилителя собран из квадратных дюралевых прутков со стороной квадрата, равной 10 мм. Верхние поперечные перекладины (детали 4, 5) соеди­нены с нижними поперечными перекладинами (детали 13, 14) стойками (деталь 7). Образованные левая и правая рамки скреплены верхними и нижними продольными перекладинами (деталь 9)- в передней части каркаса.

На перекладинах 9 закреплены регуляторы (R20, R21, R15, R16, R14). К перекладине 6 и стойкам 7 крепится плата 10 с разъемами МРН-32-1 для печат­ных плат источников питания и усилителей мощности.

Радиаторы (деталь 2) с помощью винтов МЗ через изоляционные втулки 18 и прокладки 16 закрепляют к нижней продольной перекладине (деталь 6).

Радиаторы 2 закреплены также к деталям 4 и 5. Радиаторы (детали 1 и 3) через изоляционные кронштейны (деталь 17) закреплены к нижним поперечным перекладинам (детали 13, 14), а также через изоляционные втулки 18 к верхним поперечным перекладинам (детали 4, 5). Для проведения монтажных работ радиа­торы 1 и 3 могут на кронштейнах 17 поворачиваться на 90 °.

К нижним поперечным перекладинам (детали 13, 14) крепятся бруски 11, а к нижней 9 — брусок 12.

Уголок (деталь 15) с входными разъемами типа СГ-5С для различных источ­ников сигнала и выходными разъемами типа РГ-1Н-1-3 для акустических агрегатов крепится через изоляционные втулки 18 и прокладку 16 к радиаторам 1 и 3.

Конденсаторы С7 и С8 с помощью изоляционного стакан», (деталь 20) кре­пятся к нижней крышке усилителя.


С помощью уголков (детали 19 и 21) в передней части каркаса усилителя зажимается лицевая панель.

Лицевую панель изготовляют из сплава Д-16Т толщиной 1 мм и размером 435X85 мм. После монтажа всех узлов в лицевой панели фрезеруются прорези под регуляторы громкости, тембров и индикаторы. Поверхность лицевой панели хорошо шлифуется, а затем покрывается черной нитроэмалью в аэрозольной упаковке. Распылитель должен находиться на расстоянии 0,5 м от поверхности лицевой панели. Затем наносятся соответствующие надписи с помощью момен­тального шрифта.

Печатные платы усилителя магнитодинамической головки усилителя-кор­ректора, регулятора тембра, усилителя мощности и источника питания показаны на рис. 12-16. На печатных платах усилителя магнитодинамической головки и усилителя-корректора смонтированы элементы левого и правого каналов. Платы снабжены разъемом МРН-14-.1.

Элементы дополнительной отрицательной обратной связи (R26, R27, R28, С17, и V9) в усилителе-корректоре не показаны.

Резисторы R22 и R23 типа МОН, остальные типа МЛ Г, резистор R5 состоит из двух резисторов по 1,1 кОм. Конденсаторы С6 и С12 — биполярные, СЗ — С5, С11, С13, С14 — типа К-50-6, остальные — типа КМ-5 или КМ-6.

На печатной плате регулятора тембра (см. рис. 14) также смонтированы элементы левого и правого каналов. Плата снабжена разъемом МРН-22-1.

Резисторы R14 — R16, R20 и R21 типа СПЗ-236, остальные типа МЛТ. Резистор регулятора уровня громкости (R20) был разобран, в имеющихся гнездах установ­лены дополнительные отводы, соответствующие значениям примерно 80 и 160 кОм, для подъема высших частот на малых уровнях громкости. Конденсаторы С1, С2, С6, С8 — типа К-50-6, остальные — типа КМ-5 или КМ-6.

Элементы С10, R18, R19, СИ регулятора средних частот смонтированы непос­редственно на резисторах, а резисторы R22 и R23 — непосредственно на R21.

Печатная плата усилителя мощности (см. рис. 15) содержит элементы одного канала и снабжена разъемом МРН-32-1. Элементы положительной обратной связи для низкочастотного канала R43 — R45, С14 показаны штриховой линией.


Конденсатор С15 для низкочастотного канала не показан, он крепится парал­лельно резистору R12.  .

Транзисторы монтируются следующим образом: V16 на печатной плате усили­теля мощности; V12, V14, V15, V17, V18 с применением слюдяной прокладки .на радиатор 8 (рис. 11); V19 (низкочастотного и высокочастотного каналов) с при­менением слюдяной прокладки на радиаторах 1 и 3 левого и правого каналов, V20 (низкочастотного и высокочастотного каналов) без прокладок на радиатор 2 левого и правого каналов.

В усилителе мощности применены следующие детали: резисторы R20, R28 типа СП5-1А, R44 СП5-2, R31, R32, R42 МОН, резистор R43 наматывается на одноваттный резистор манганином диаметром 0,5 мм, остальные резисторы — МЛТ, конденсатор С14 К50-6, СЗ — КМ-6, остальные — КМ-5 или КМ-6. Катушка индуктивности L1 наматывается на резисторе R42 проводом ПЭВ-2 диаметром 0,4 мм и состоит из 16 витков.
